پله مارپیچ فلزی با نرده نهالسان

توضیحات

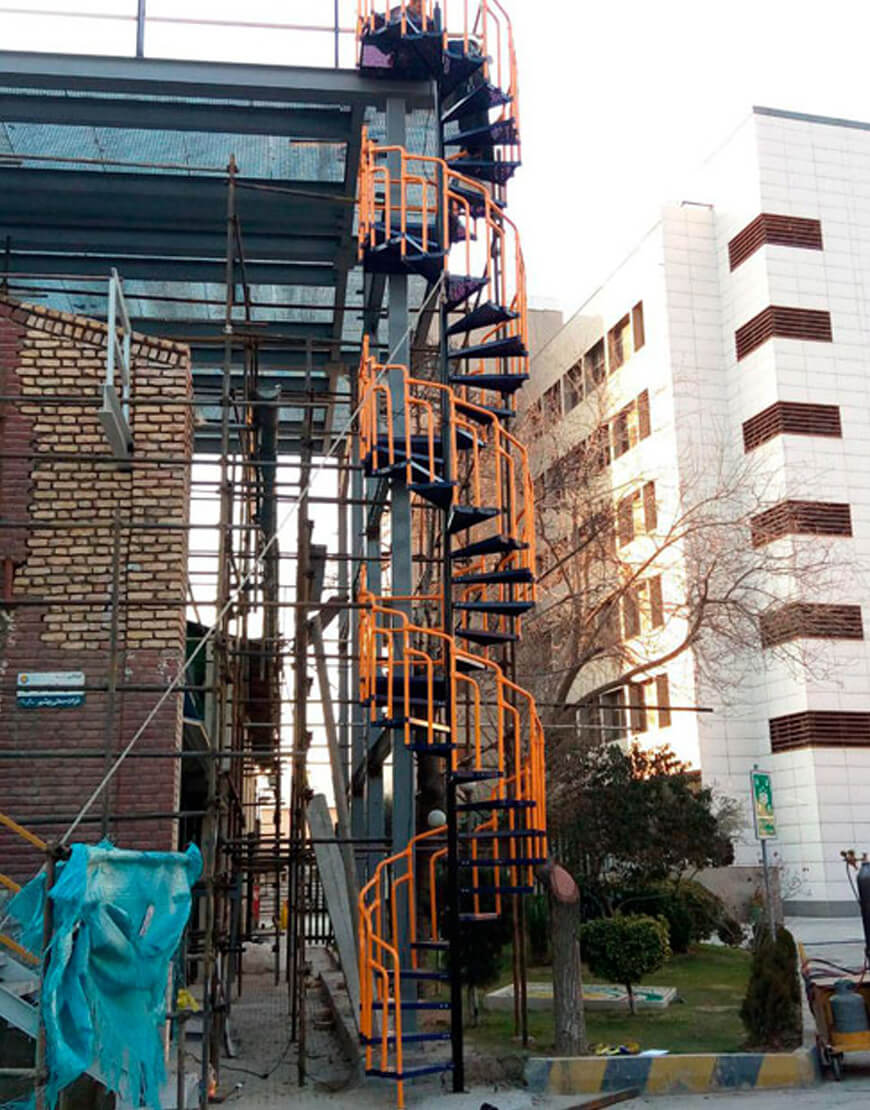

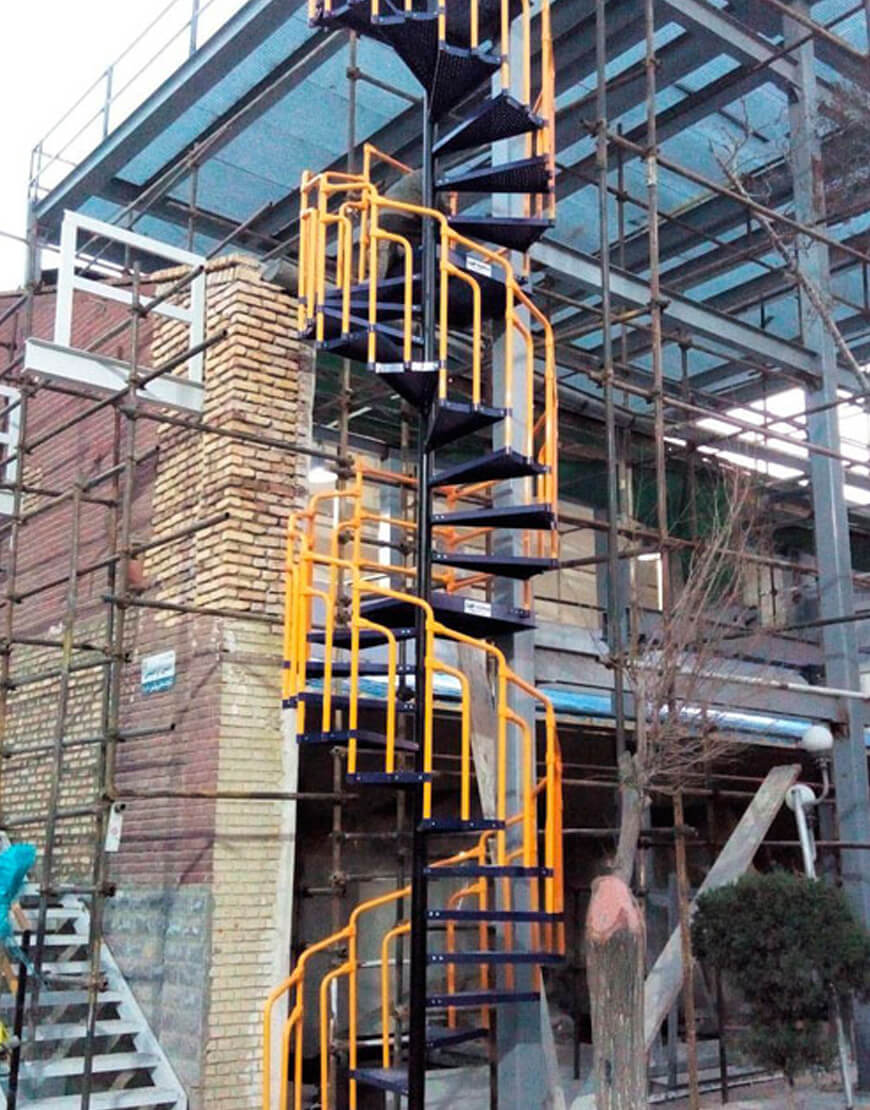

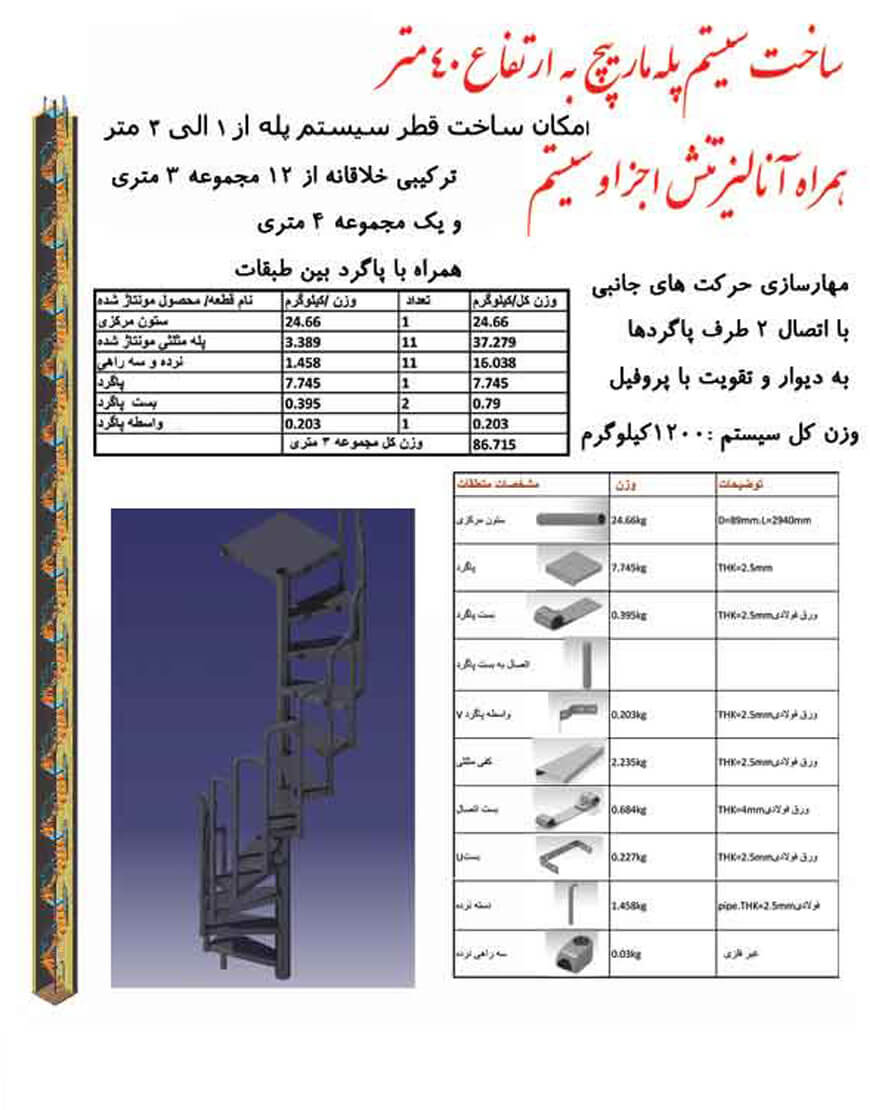

مشابه سازی و تحلیل تنش یک سیستم پله مارپیچ 40 متری:
هدف بررسی حداکثر بارگذاری سیستم پله 40 متری که در فاصله هر 3 متر از کف دارای پاگرد می باشد که جمعا” دارای 140 پله و نرده های کنار پله و 13 پاگرد می باشد .
وزن کلی سیستم حدود 1300 کیلوگرم بوده و اجزا و قطعات بدون عملیات جوشکاری با پیچ های استاندارد به هم متصل می شوند و پیچ ها از نظر استحکام برشی بررسی شده اند .

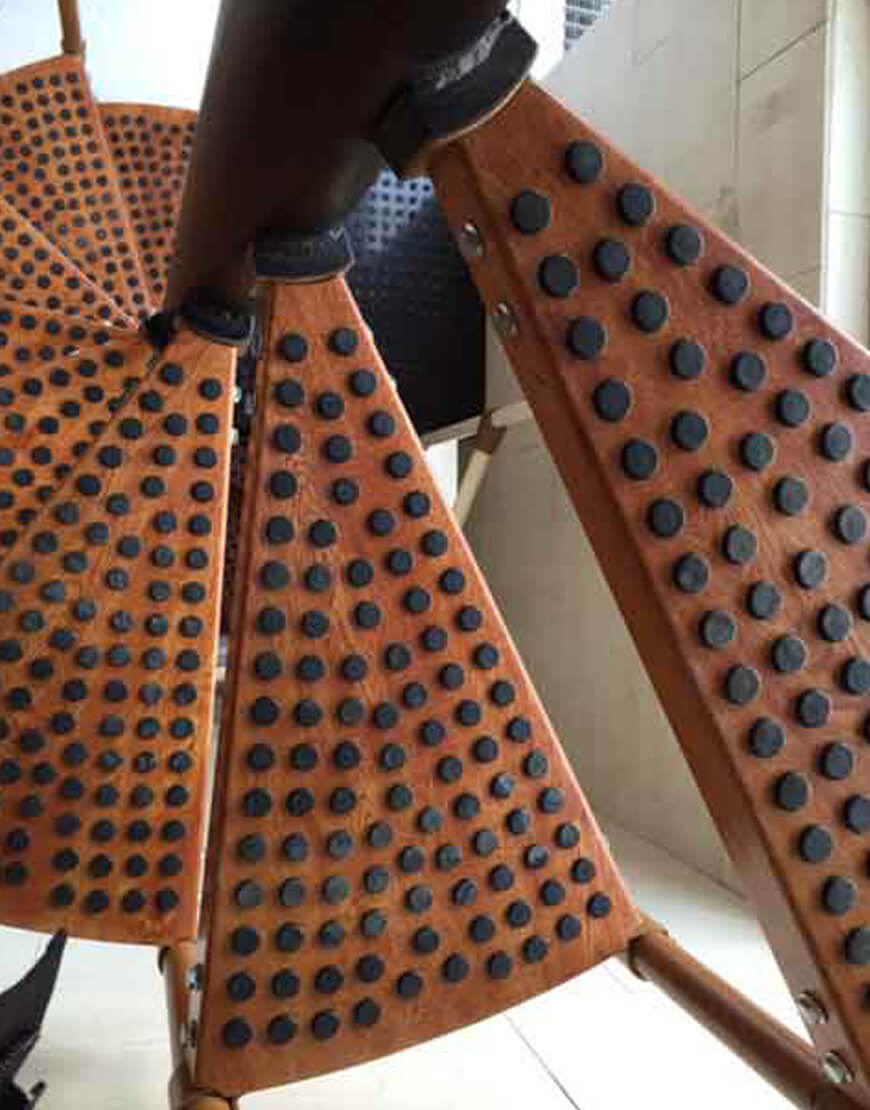

قطر سیستم پله یک متر می باشد و کفی پله ها به شکل ذوزنقه ای می باشد که به صورت کامل تحلیل گردیده است . بارگذاری کلی سیستم با نرم افزار نشان می دهد بارگذاری روی هر پله نیرویی معادل وزنی 60 کیلوگرم یا 100 نیوتن بر متر وارد شود به طور مثال همزمان یک نفر روی هر پله ایستاده باشد و باشرایط اتصال کامل پاگردها به دیوار ، سازه دارای استحکام لازم می باشد. (ستون سبز)
